信號輸出類型

電壓輸出0-2V（輸出阻抗約0歐）

電流輸出4-20mA（負載電阻<500ohm）

RS485接口

Modbus協議

供電電壓

3.6-30V/DC直流

12-30V/DC直流

3.6-30V/DC直流

最大功耗

6mA@24VDC直流

50mA@24VDC直流

(兩電流輸出通道均為20mA)

6mA@24VDC直流

土壤水分測量量程

可選量程：0-50%，0-100%

分辨率：0-50%內0.03%，50-100%內1%

精度：0-50%內2%，50-100%內3%

以中央探針為中心，直徑為7cm、高為7cm的圓柱體內

響應時間小于1秒

土壤溫度測量量程

量程：-40~80℃

分辨率：0.1℃

精度：±0.5℃

測量原理與測量方式

土壤水分FDR方法

防護等級

IP68浸沒水中可長期使用

運行環境

-40~85℃

探針材料

防腐特制電極

密封材料

黑色阻燃環氧樹脂

安裝方式

全部埋入或探針全部插入被測介質

默認線纜長度

2米，線纜長度可按要求定制

連接方式

預裝冷壓端子

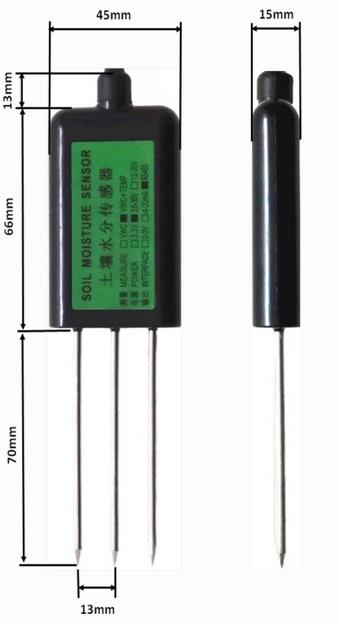

外形尺寸

45*15*145mm

電極長度

70mm

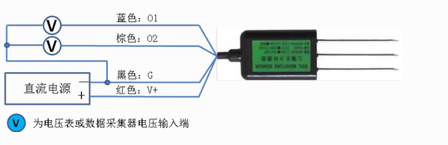

電壓輸

出型

紅色(V+):電源正

黑色(G):電源地

藍色(O1):溫度信號

棕色(O2):水分信號

電流輸

出型

紅色(V+):電源正

黑色(G):電源地

藍色(O1):溫度信號

棕色(O2):水分信號

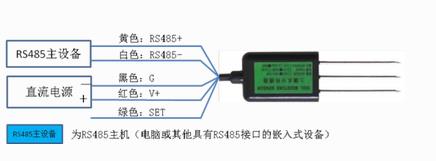

RS485接口型Modbus協議

紅色(V+):電源正

黑色(G):電源地

黃色(T+):RS485+/A/T+

白色(T-):RS485-/B/T-

綠色(SET):接V+(電源正)時上電啟動模塊進入“設置模式”。不連接或者接G(電源地)時上電啟動進入“運行模式”。
